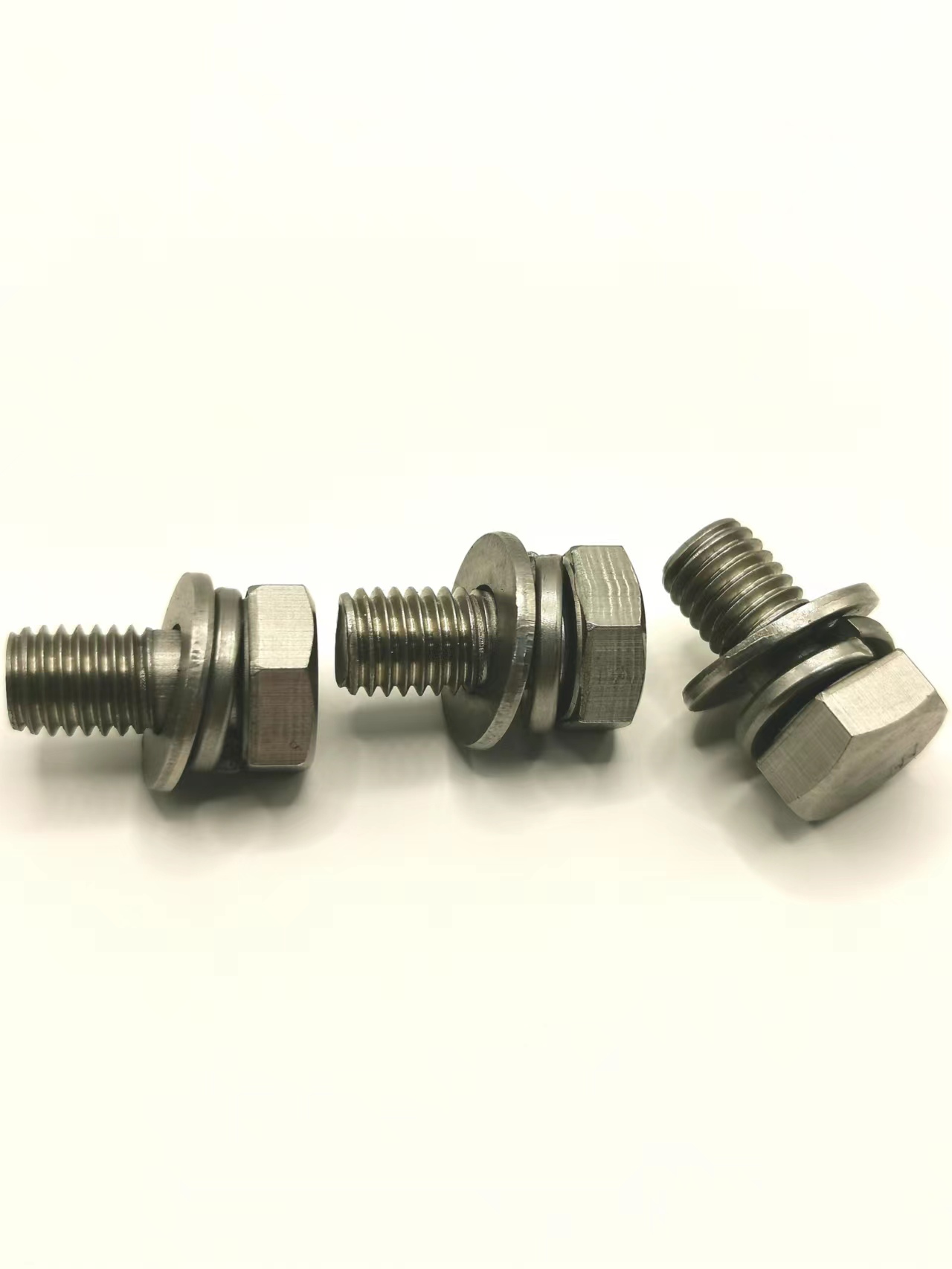

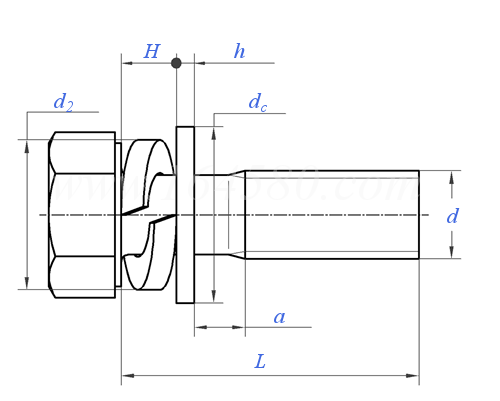

| GB9074.17產品參數 | ||||||||
 | ||||||||
| 螺紋尺寸 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | |
| d | ||||||||
| h ② | 公稱 | 0.5 | 0.8 | 1 | 1.6 | 1.6 | 2 | 2.5 |
| H | 公稱 | 2 | 2.75 | 3.25 | 4 | 5 | 6.25 | 7.5 |
| dc | 公稱 | 7 | 9 | 10 | 12 | 16 | 20 | 24 |
| d2 | 參考 | 5.23 | 6.78 | 8.75 | 10.71 | 13.64 | 16.59 | 19.53 |
| a | 最大值 | 1 | 1.4 | 1.6 | 2 | 2.5 | 3 | 3.5 |
| ①,其他尺寸參考 | 螺栓:GB 5783; 墊圈:GB 9074.24、GB 9074.26 | |||||||
| ②,M8, M10, M12的h值與GB 9074.24-88對應數值不一致 | ||||||||
| 材質 | 不銹鋼 304 316 碳鋼 1010 1008 10B21 1018 1022 銅 | |||||||
| 電鍍表色 | 洗白 鈍化 蘭白鋅 達克羅 鋅鎳合金等 | |||||||
