DIN933六角頭外六角螺栓

詳細介紹

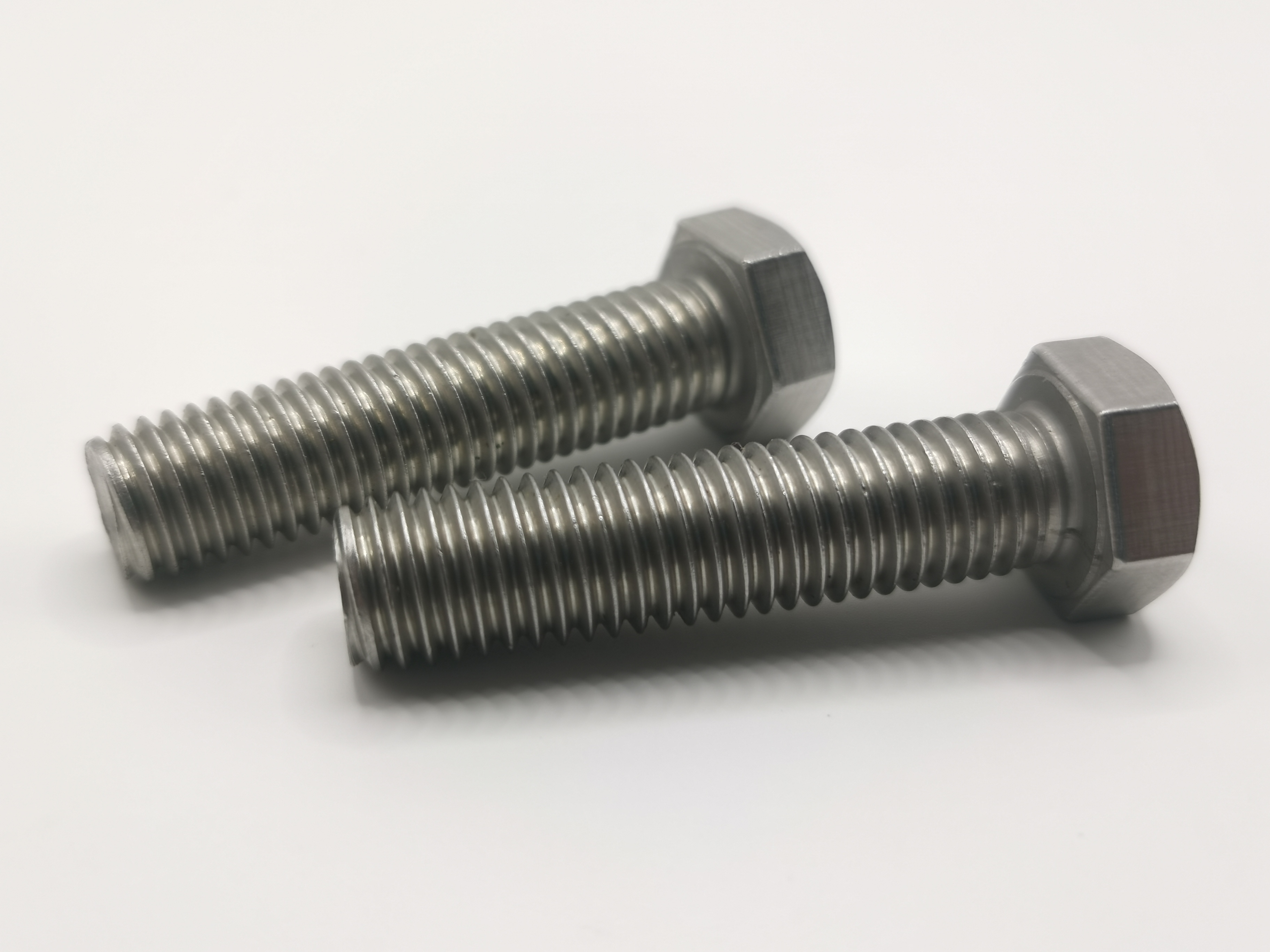

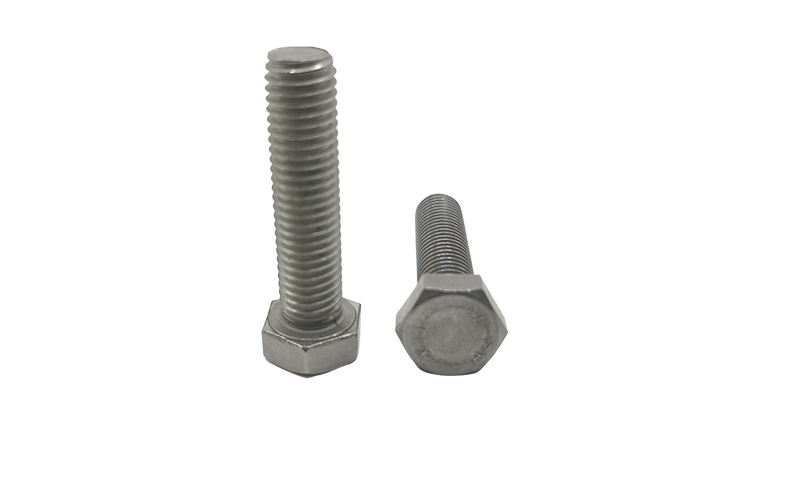

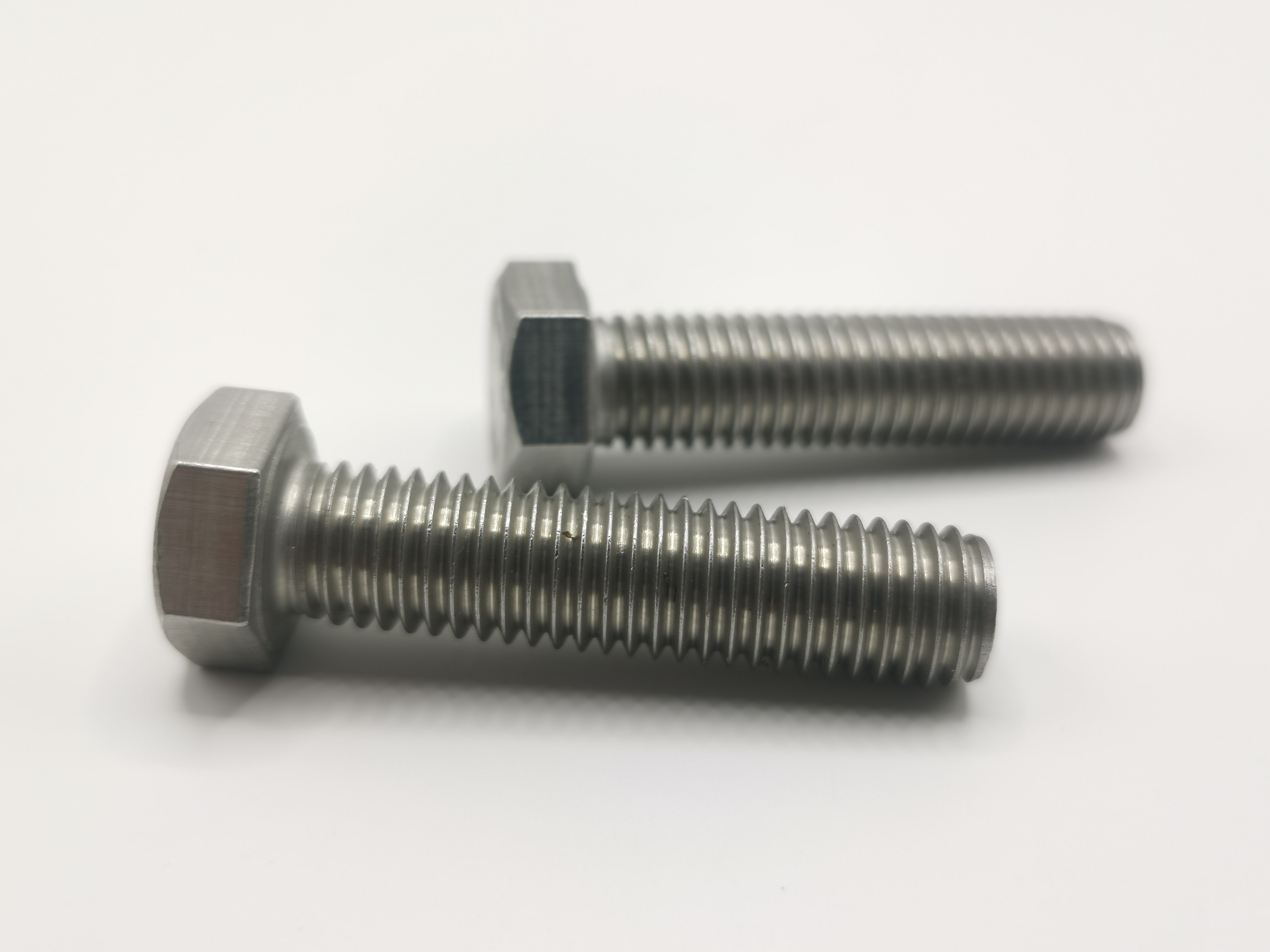

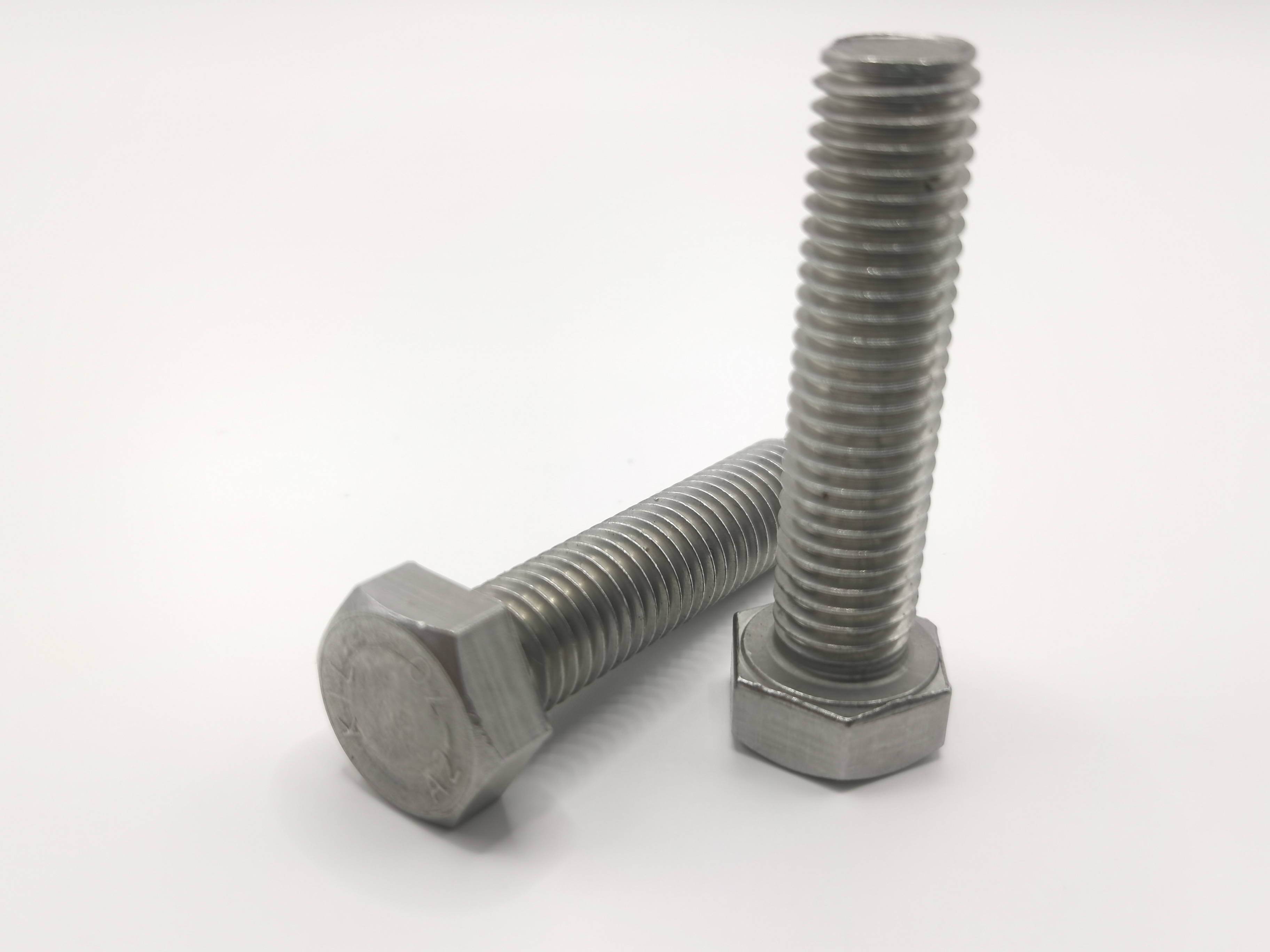

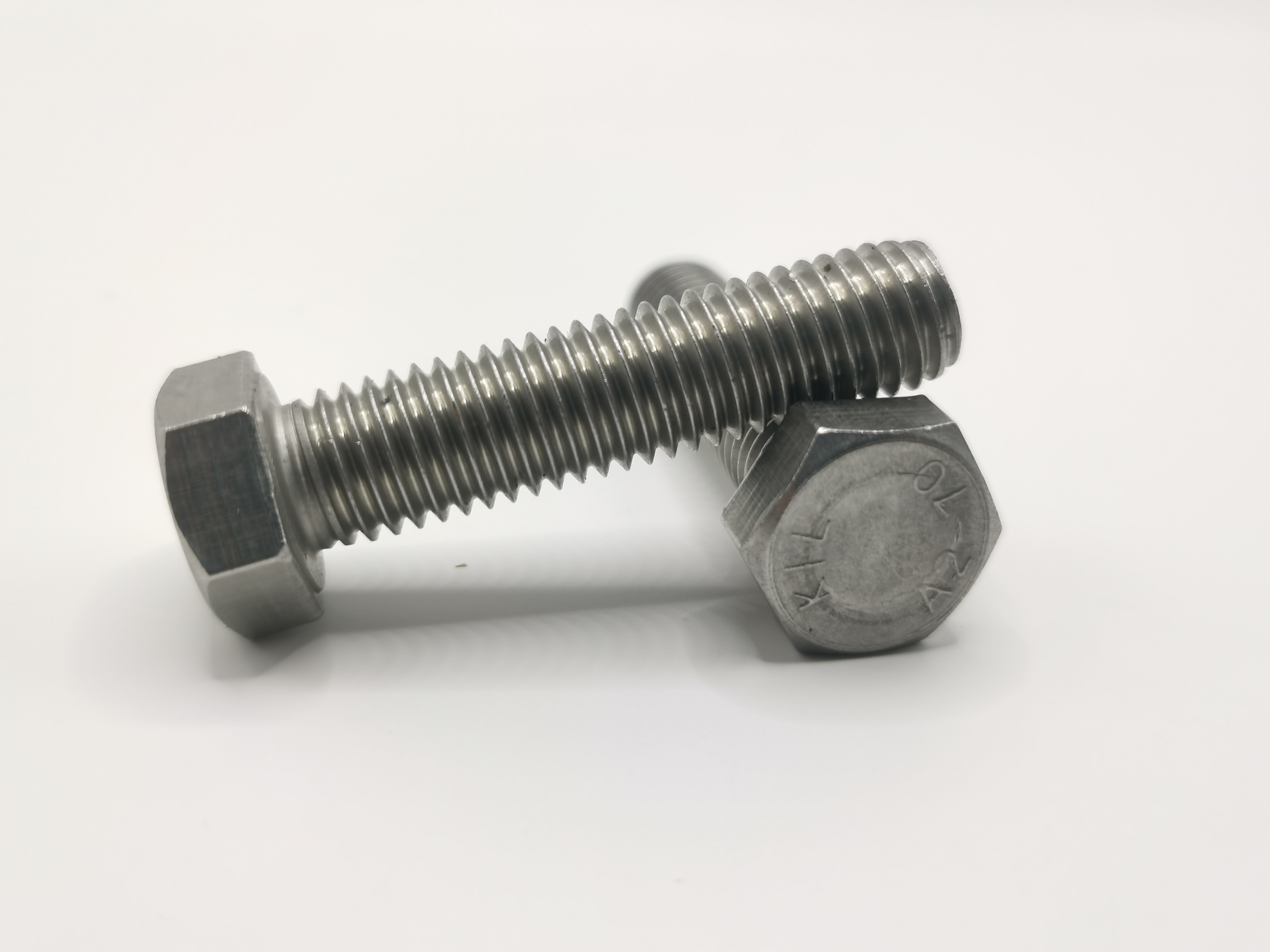

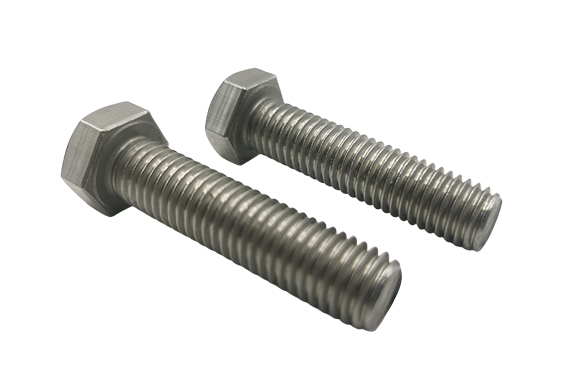

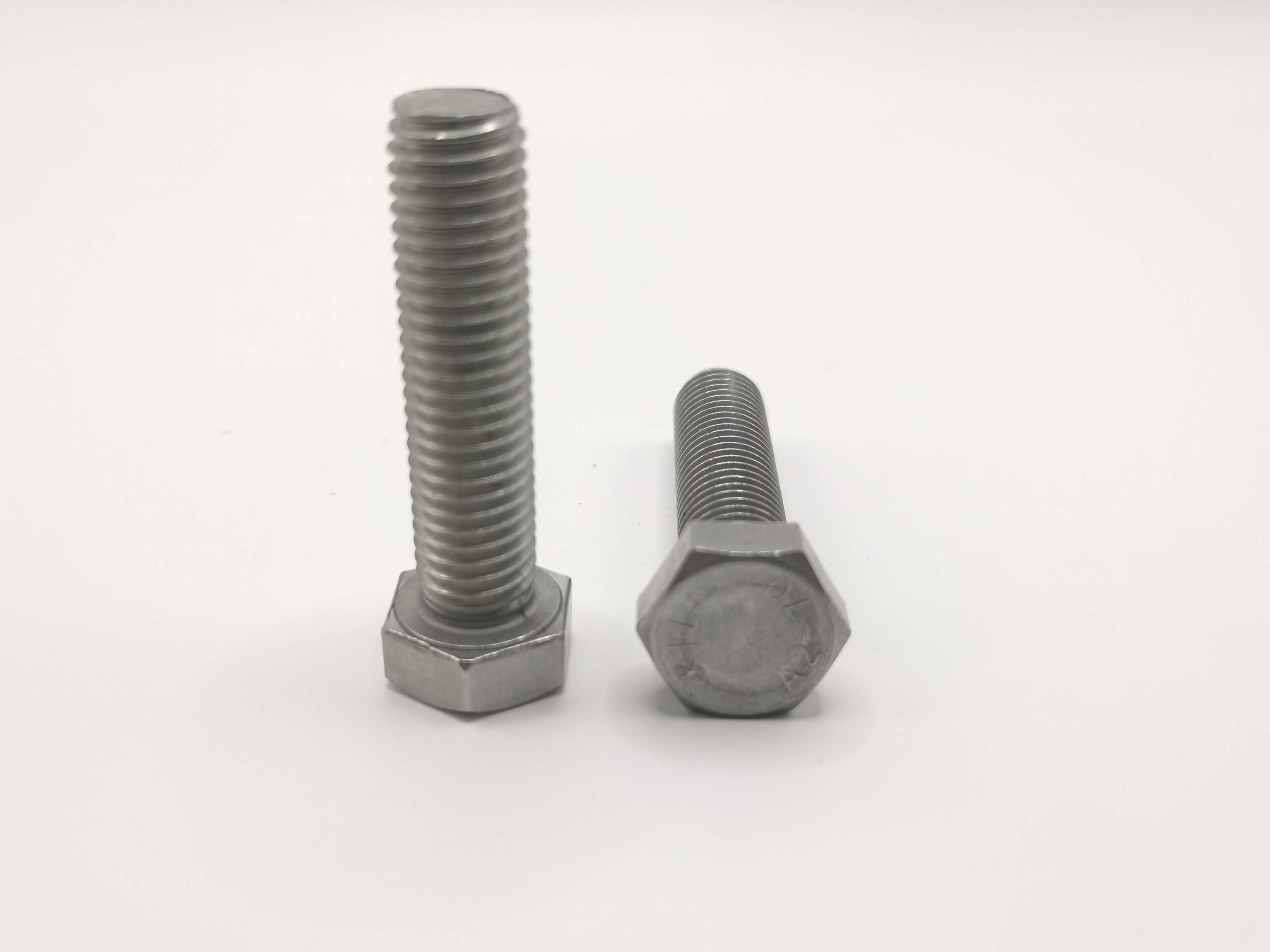

產品名稱：DIN933六角頭外六角螺栓

DIN933六角頭外六角螺栓

產品規格

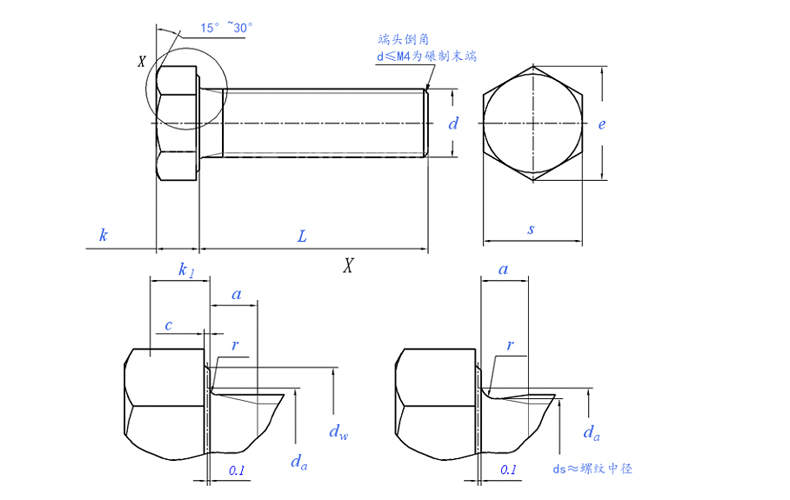

螺紋規格			(M18)	M20	(M22)	M24	(M27)	M30	(M33)	M36
d
P	螺距		2.5	2.5	2.5	3	3	3.5	3.5	4
a	最大值		7.5	7.5	7.5	9	9	10.5	10.5	12
c	最小值		0.2	0.2	0.2	0.2	0.2	0.2	0.2	0.2
c	最大值		0.8	0.8	0.8	0.8	0.8	0.8	0.8	0.8
da	最大值		20.2	22.4	24.4	26.4	30.4	33.4	36.4	39.4
dw	A級	最小值	25.3	28.2	30	33.6	-	-	-	-
dw	B級	最小值	24.8	27.7	29.5	33.2	38	42.7	46.5	51.1
e	A級	最小值	30.14	33.53	35.72	39.98	-	-	-	-
e	B級	最小值	29.56	32.95	35.03	39.55	45.2	50.85	55.37	60.79
k	公稱		11.5	12.5	14	15	17	18.7	21	22.5
	A級	最小值	11.28	12.28	13.78	14.78	-	-	-	-
	A級	最大值	11.72	12.72	14.22	15.22	-	-	-	-
	B級	最小值	11.15	12.15	13.65	14.65	16.65	18.28	20.58	22.08
	B級	最大值	11.85	12.85	14.35	15.35	17.35	19.12	21.42	22.92
k1	最小值		7.8	8.5	9.6	10.3	11.7	12.8	14.4	15.5
r	最小值		0.6	0.8	0.8	0.8	1	1	1	1
s	最大值=公稱		27	30	32	36	41	46	50	55
	A級	最小值	26.67	29.67	31.61	35.38	-	-	-	-
	B級	最小值	26.15	29.16	31	35	40	45	49	53.8
材料	低碳鋼、中碳鋼、合金鋼、不銹鋼、銅等
電鍍表色	洗白、鈍化、六價鉻鋅、鍍鎳、環保彩鋅、環保黑鋅達克羅、鋅鎳合金等

①本標準規定了M1.6至M52六角頭螺釘?shù)囊螅渲挟a(chǎn)品等級A的尺寸最大為M24，且長度不超過10d或150mm；若尺寸大于M24或者長度超過10d或150mm則是產品等級B的螺栓。

②螺栓尺寸不大于M4時，末端允許不倒角。

替代列表

DIN 933 - 1987 DIN EN ISO 4017 - 2001 DIN EN ISO 4017 - 2014等效標準

國標 GB	國際 ISO	德標 DIN	美標 ANSI/ASME	歐標 EN	意大利 UNI	法國 NF	印標 IS
GB /T 5783	ISO 4017	DIN EN ISO 4017	ANSI/ASME B 18.2.3.1M	EN 24017	UNI 5739	NF E 25-114	IS 1364(-2)
