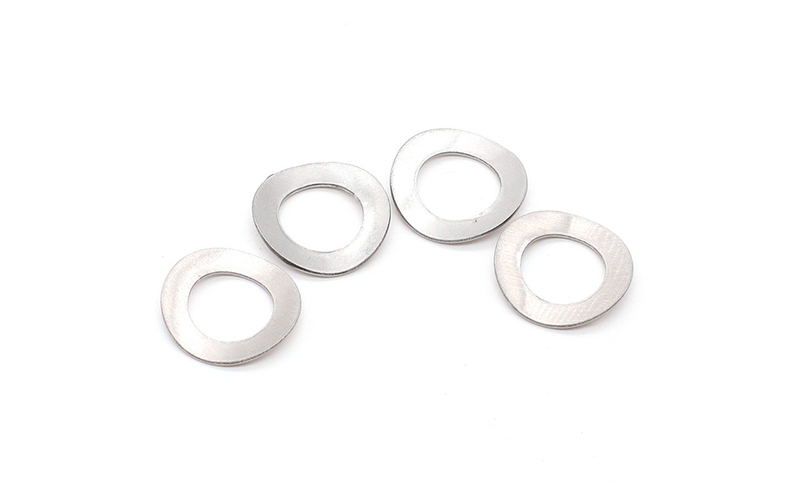

產品名稱：波形彈性墊圈
DIN137B波形彈性墊圈，是一種常見的彈性墊圈，通常用于機械連接部件中，起到緩沖和減震的作用。恒泰五金作為專業的彈性墊圈制造商，生產的DIN137B波形彈性墊圈質量可靠，性能優越，廣泛應用于機械制造、汽車制造等領域。
DIN137B波形彈性墊圈采用優質的彈簧鋼材料制成，具有良好的彈性和耐磨性，能夠在高強度工作條件下保持穩定的性能。其波形設計可以提供更大的變形空間，使其具有更好的緩沖和減震效果，可以有效地減少連接部件之間的振動和沖擊。
恒泰五金的DIN137B波形彈性墊圈經過嚴格的質量控制和測試，確保產品符合國際標準，具有優異的耐久性和穩定的性能。該產品表面經過防銹處理，能夠在惡劣的工作環境下保持良好的表面狀態，延長使用壽命。
在實際應用中，DIN137B波形彈性墊圈可以廣泛用于螺栓連接、軸承支撐、機械密封等部位，能夠有效地保護連接部件，延長設備的使用壽命，提高工作效率。其優越的緩沖和減震性能，可以有效地降低設備運行時的噪音和振動，改善工作環境，提高生產效率。
恒泰五金作為專業的彈性墊圈制造商，擁有先進的生產設備和豐富的生產經驗，能夠根據客戶的需求提供定制化的產品和解決方案。公司秉承“質量第一，客戶至上”的經營理念，致力于為客戶提供高品質的產品和優質的服務。
總之，DIN137B波形彈性墊圈是一種性能優異的彈性墊圈，恒泰五金生產的該產品質量可靠，性能穩定，適用于各種機械連接和減震領域。我們相信，選擇恒泰五金的DIN137B波形彈性墊圈，將為您的設備提供更加可靠和穩定的保護，帶來更高的生產效率和更好的工作環境。
產品規格
公稱直徑 | 3 | 3.5 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 18 | ||||
d | H14 | 最小值 | 3.2 | 3.7 | 4.3 | 5.3 | 6.4 | 7.4 | 8.4 | 10.5 | 13 | 15 | 17 | 19 | ||
最大值 | 3.5 | 4 | 4.6 | 5.6 | 6.76 | 7.76 | 8.76 | 10.93 | 13.43 | 15.43 | 17.43 | 19.52 | ||||
dc | js16 | 公稱 | 8 | 8 | 9 | 11 | 12 | 14 | 15 | 21 | 24 | 28 | 30 | 34 | ||
最大值 | 8.45 | 8.45 | 9.45 | 11.55 | 12.55 | 14.55 | 15.55 | 21.65 | 24.65 | 28.65 | 30.65 | 34.8 | ||||
最小值 | 7.55 | 7.55 | 8.55 | 10.45 | 11.45 | 13.45 | 14.45 | 20.35 | 23.35 | 27.35 | 29.35 | 33.2 | ||||
h | 公稱 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.8 | 0.8 | 1 | 1.2 | 1.6 | 1.6 | 1.6 | |||
最大值 | 0.55 | 0.55 | 0.55 | 0.55 | 0.55 | 0.86 | 0.86 | 1.07 | 1.27 | 1.68 | 1.68 | 1.68 | ||||
最小值 | 0.45 | 0.45 | 0.45 | 0.45 | 0.45 | 0.74 | 0.74 | 0.93 | 1.13 | 1.52 | 1.52 | 1.52 | ||||
H | 最大值 | 1.6 | 1.8 | 2 | 2.2 | 2.6 | 3 | 3 | 4.2 | 5 | 6 | 6.4 | 6.6 | |||
最小值 | 0.8 | 0.9 | 1 | 1.1 | 1.3 | 1.5 | 1.5 | 2.1 | 2.5 | 3 | 3.2 | 3.3 | ||||
千件重(鋼制)≈kg | ≈ | 0.166 | 0.154 | 0.193 | 0.286 | 0.318 | 0.7 | 0.762 | 2.04 | 3.01 | 5.51 | 6.03 | 7.84 | |||
公稱直徑 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | 42 | 45 | 48 | 52 | ||||
d | H14 | 最小值 | 21 | 23 | 25 | 28 | 31 | 34 | 37 | 40 | 43 | 46 | 50 | 54 | ||
最大值 | 21.52 | 23.52 | 25.52 | 28.52 | 31.62 | 34.62 | 37.62 | 40.62 | 43.62 | 46.62 | 50.62 | 54.74 | ||||
dc | js16 | 公稱 | 36 | 40 | 44 | 50 | 56 | 60 | 68 | 72 | 78 | 85 | 92 | 98 | ||
最大值 | 36.8 | 40.8 | 44.8 | 50.8 | 56.95 | 60.95 | 68.95 | 72.95 | 78.95 | 86.1 | 93.1 | 99.1 | ||||
最小值 | 35.2 | 39.2 | 43.2 | 49.2 | 55.05 | 59.05 | 67.05 | 71.05 | 77.05 | 83.9 | 90.9 | 96.9 | ||||
h | 公稱 | 1.6 | 1.8 | 1.8 | 2 | 2.2 | 2.2 | 2.5 | 2.8 | 3 | 3 | 3.5 | 3.5 | |||
最大值 | 1.68 | 1.9 | 1.9 | 2.1 | 2.3 | 2.3 | 2.65 | 2.95 | 3.2 | 3.2 | 3.7 | 3.7 | ||||
最小值 | 1.52 | 1.7 | 1.7 | 1.9 | 2.1 | 2.1 | 2.35 | 2.65 | 2.8 | 2.8 | 3.3 | 3.3 | ||||
H | 最大值 | 7.4 | 7.8 | 8.2 | 9.4 | 10 | 10.6 | 11.6 | 6.4 | 6.8 | 7.1 | 7.8 | 8.2 | |||
最小值 | 3.7 | 3.9 | 4.1 | 4.7 | 5 | 5.3 | 5.8 | 12.8 | 13.6 | 14.2 | 15.6 | 16.4 | ||||
千件重(鋼制)≈kg | ≈ | 8.43 | 11.9 | 14.5 | 21.1 | 29.5 | 33.1 | 50.2 | 61.8 | 78.3 | 94.5 | 129 | 144 | |||
替代列表
DIN 137(B) - 1987 DIN 137(B) - 1994
材質：65Mn(彈簧鋼）不銹鋼 304；
規格范圍：65Mn M2-M52；304 M2-M18；金屬波形彈性墊圈
表面處理：本色、發黑、鍍白鋅、彩鋅、鎳、達克羅、鋅鎳合金、熱浸鍍鋅等。
